Dimensi injap bola adalah penting untuk memastikan pemasangan, prestasi dan keserasian yang betul dengan sistem paip. Sama ada anda bekerja dalam minyak & gas, rawatan air atau pembuatan industri, memahami piawaian saiz injap bola membantu mengelakkan kebocoran, penurunan tekanan dan kegagalan operasi.

Menentukan Saiz Injap Bebola yang Betul

Injap bola mengendalikan pelbagai diameter paip masuk dan keluar dan mesti bersaiz mengikut beberapa pertimbangan:

1. Kadar Aliran

Padankan julat nilai pekali aliran (Cv) injap bebola dengan isipadu aliran sistem sebenar. Injap bersaiz kecil menyekat aliran, manakala injap bersaiz besar melihat kebolehjulatan yang berkurangan.

2. Penilaian Tekanan

Penarafan tekanan berkorelasi dengan ketebalan dinding badan injap dan bahan. Pilih penilaian yang sesuai untuk tekanan perkhidmatan serta margin keselamatan.

3. Sambungan Paip

Sambungan paip masuk/luar mesti sesuai dengan paip sistem. Ini termasuk memadankan diameter dalam untuk kehilangan aliran minimum.

4. Penarafan Suhu

Pastikan penarafan tekanan bertahan di bawah suhu bendalir yang merambat melalui badan injap dalam perkhidmatan.

5. Saiz yang Mematuhi

Patuhi kod berkenaan yang mengawal pengiraan aliran dan klasifikasi paip untuk mencapai saiz injap yang tepat.

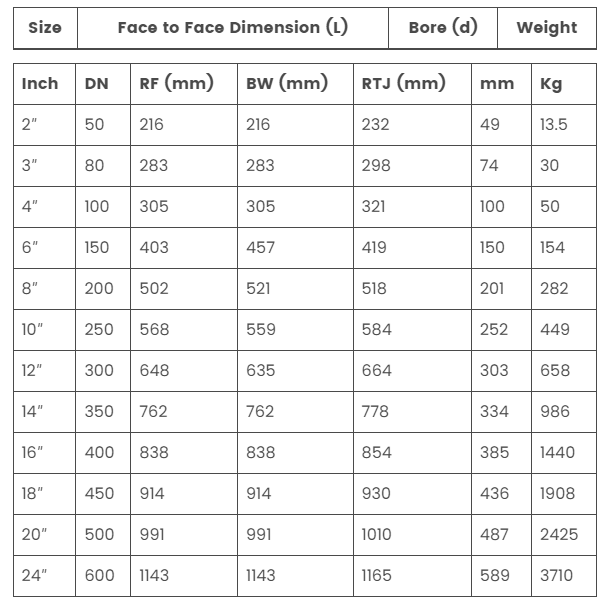

Untuk injap bola keluli piawai, dimensi biasa membantu juruteknik mengesahkan padanan dan keupayaan prestasi yang betul. Jadual di bawah menggariskan ukuran utama untuk dimensi injap bola bebibir Kelas 300 – antara 2 inci hingga 24 inci:

Nota: Berat untuk saiz 2-4″ sepadan dengan injap bola terapung dengan badan keluli tuang. Untuk saiz 6″ dan lebih besar, pemberat adalah untuk injap bebola yang dipasang pada trunnion dengan badan keluli palsu.

Kesimpulan

Kesan dimensi injap bola pencegahan kebocoran, kecekapan aliran, dan keselamatan sistem. Sentiasa:
✔ Sahkan saiz injap (NPS/DN) dan kelas tekanan.
✔ Bandingkan piawaian (ANSI vs. DIN vs. JIS).
✔ Semak keserasian penggerak (ISO 5211).
